●適用 ：
水道配管を垂直に接続して作動させる緊急シャワー装置です。
●シャワーヘッド ：
10インチ（254mm）
オレンジ色ABSプラスチック（G1635）または ステンレススチー
ル（G1635SSH）
●バルブ ： 1インチ(1" IPS)クロムメッキ真鍮ボールバルブ
29インチ（737mm）ステンレススチールロッドと接続された ステンレススチールの動作装置で作動される
ロッドに接続された三角ハンドルを引くとバルブが開いて水が噴射され、 上に押すとバルブがロックされて水噴射が停止される
●注入口 ：
1インチ（25.4mm）NPTメネジ
●標識 ：
ANSIの規定による標識

●適用 ：
水道配管を水平に接続して作動させる緊急シャワー装置です。
●シャワーヘッド ：
10インチ（254mm）
オレンジ色のABSプラスチック（G1643）または ステンレススチール（G1643SSH）
●バルブ ：
1インチ(1" IPS)クロムメッキ真鍮ボールバルブ
29インチ（737mm）ステンレススチールロッドと接続された ステンレススチールの動作装置で作動される
ロッドに接続された三角ハンドルを引くとバルブが開いて水が噴射され、 上に押すとバルブがロックされて水噴射が停止される
●パイプとフィッティング ：
1インチ(1" IPS)亜鉛メッキスチールニップル
オレンジ色ABSプラスチックエルボ（G1643）または 亜鉛メッキスチールエルボ（G1643SSH）
●注入口 ：
1インチ（25.4mm）NPTメネジ
●標識 ：
ANSIの規定による標識

●適用：
製品全体がステンレススチールで出来ており腐食されず、 水道配管と水平に接続されて作動する緊急時のシャワー装置です。
実験室またはクリーンルームのような、 金属を腐食させる物質を扱う場所に適しています。
●シャワーヘッド ：
10インチ（254mm）ステンレススチール
●バルブ ：
1インチ(1" IPS)ステンレススチールボールバルブ 29インチ（737mm）ステンレススチールロッドと接続された ステンレススチールの動作装置で作動される
ロッドに接続された三角ハンドルを引くとバルブが開いて水が噴射され、 上に押すとバルブがロックされて水噴射が停止される
●パイプとフィッティング ：
1インチ(1" IPS)ステンレススチール
● 注入口 ：
1インチ（25.4mm）NPTメネジ ●標識 ：
ANSIの規定による標識

●適用：
フリースタンディング(スタンドを使用して床に固定)の緊急シャワー装置です。
●シャワーヘッド ：
10インチ（254mm） オレンジ色ABSプラスチック（G1662）または ステンレススチール（G1662SSH）
●バルブ ：
1インチ(1" IPS)クロムメッキ真鍮ボールバルブ
29インチ（737mm）ステンレススチールロッドと接続された ステンレススチールの動作装置で作動される
ロッドに接続された三角ハンドルを引くとバルブが開いて水が噴射され、 上に押すとバルブがロックされて水噴射が停止される
●パイプとフィッティング ：
スケジュール40（Schedule40 - 配管の厚さ）亜鉛メッキスチール
オレンジ色ポリプロピレンカバー（よく見える、腐食防止）
● 注入口 ：
1+1/4インチNPTメネジ（上部または側面）
●標識 ：
ANSIの規定による標識

●適用 ：
フリースタンディング(スタンドを使用して床に固定)の緊急シャワー装置です。
製品全体がステンレススチールで出来ており腐食されず、 実験室またはクリーンルームのような、 金属を腐食させる物質を扱う場所に適しています。
●シャワーヘッド ：
10インチ（254mm）ステンレススチール ●バルブ ：
1インチ(1" IPS)ステンレススチールボールバルブ
29インチ（737mm）ステンレススチールロッドと接続された ステンレススチールの動作装置で作動される
ロッドに接続された三角ハンドルを引くとバルブが開いて水が噴射され、 上に押すとバルブがロックされて水噴射が停止される
●パイプとフィッティング ：
スケジュール40（Schedule40 - 配管の厚さ）ステンレススチール オレンジ色ポリプロピレンカバー（よく見える、腐食防止）
● 注入口 ：
1+1/4インチNPTメネジ（上部または側面）
●標識 ：
ANSIの規定による標識

●適用 ：
一部が埋め込まれた緊急シャワー装置(床から2.4M-3.0Mの高さに設置)です。
●シャワーヘッド ：
10インチ（254mm）ステンレススチール
シャワーヘッドに水を供給する垂直パイプと、 これを天井に固定する止め具が必要 ●バルブ ：
1インチ(1" IPS)クロムメッキ真鍮ボールバルブ
63+1/2インチ（1,612.9mm）ステンレススチールロッドと接続された ステンレススチールの動作装置で作動される
ロッドに接続された三角ハンドルを引くとバルブが開いて水が噴射され、 上に押すとバルブがロックされて水噴射が停止される
●パイプとフィッティング ：
ステンレススチールパイプと止め具
●注入口 ：
1インチ（25.4mm）NPTメネジ
●標識 ：
ANSIの規定による標識。

●適用：
埋め込まれた(天井裏側）緊急シャワー装置です。
●シャワーヘッド ：
10インチ（254mm） ステンレススチールシャワーヘッドを天井に固定
●バルブ ：
1インチ(1" IPS)クロムメッキ真鍮ボールバルブ
63+1/2インチ（1,612.9mm）ステンレススチールロッドと接続された ステンレススチールの動作装置で作動される
ロッドに接続された三角ハンドルを引くとバルブが開いて水が噴射され、 上に押すとバルブがロックされて水噴射が停止される
●パイプとフィッティング ：
1インチ(1" IPS)亜鉛メッキスチール
●注入口 ：
1インチ（25.4mm）NPTメネジ
● 標識 ：
ANSの規定による標識
●参考 ：
ANSI Z358.1-2009は、 緊急シャワー器のシャワーヘッドが床から96インチ（2,438.4mm）より上に位置されてはいけないと規定している。
したがって、天井から床までの高さが96インチより高い場合は、この製品（G1629）を設置してはいけない。 この場合には、G1658を設置してシャワーヘッドが床から96インチ以内になるように設置しなければならない。

●適用：
埋め込まれた緊急シャワー装置が デュアルON/OFFチェーンで作動します。
●シャワーヘッド ：
10インチ（254mm） ステンレススチールシャワーヘッドを天井に固定
●バルブ ：
1インチ(1" IPS)クロムメッキ真鍮ボールバルブ ON/OFFチェーンと接続されたステンレススチールの動作装置で作動される
チェーンに接続された円形（大）ハンドルを引くとバルブが開いて 水が噴射され、小さい（小）円形ハンドルを引くと、噴射が停止される
●パイプとフィッティング ：
1インチ(1" IPS)亜鉛メッキスチール
●注入口 ：
1インチ（25.4mm）NPTメネジ ● 標識 ：
ANSIの規定による標識
●参考 ：
ANSI Z358.1-2009は、 緊急シャワー器のシャワーヘッドが床から96インチ（2,438.4mm）より上に位置されてはいけないと規定している。 したがって、天井から床までの高さが96インチより高い場合は、この製品（G1627）を設置してはいけない。 この場合には、G1658を設置してシャワーヘッドが床から96インチ以内になるように設置しなければならない。

●適用 ：
水道配管に水平に接続させる緊急シャワー器とドレンチホースです。
●シャワーヘッド ：
10インチ（254mm）
ABSオレンジ色プラスチック（G1641）または ステンレススチール（G1641SSH） ●バルブ ：
1インチ(1" IPS)クロムメッキ真鍮ボールバルブ
29インチ（737mm）ステンレススチールロッドと接続された ステンレススチールの動作装置で作動される
ロッドに接続された三角ハンドルを引くとバルブが開いて水が噴射され、 上に押すとバルブがロックされて水噴射が停止される

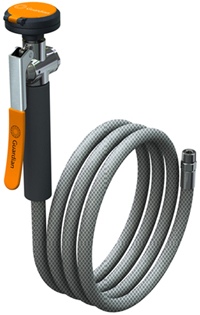

●ドレンチホース ：
ハンドルを握ると水が噴射され、眼、顔、身体の洗浄に使用する
シングルFS-Plusタイプの噴射口を通して水が噴射され、 ハンドルを離すと自動的にロック（水噴射停止）される 2.5M 強化PVCホースを使用、壁面フック（Hook）にかけて置く
●パイプとフィッティング ：
1インチ(1" IPS)亜鉛メッキスチールパイプに ABSプラスチックエルボ（G1641）が接続される
●注入口 ：
1インチ（25.4mm）NPTメネジ
●標識 ：
ANSIの規定による標識

●適用 ：
製品全体がステンレススチールとなっており、腐食されず,
水道配管と水平に連結され作動される非常シャワー装置 無菌室（実験室）や製薬会社等のように腐食性のある材料を 使用してはいけない場所に適合します。
●シャワーヘッド ：
直径 (254mm) ステンレススチール
●シャワーバルブ ：
ステンレススチールのボールバルブとステンレススチールロッド
ステンレススチールの動作装置で作動される
ロッドと繋がった三角ハンドルを引くとバルブが開いて 水が噴射され、上に押すと、バルブがロックされて噴射が停止される
●パイプとフィッティング ：
ステンレススチールパイプとフィッティング
●注入口 ：
1インチ(25.4mm) ナット（雌ねじ）
●標識 ：
ANSIの規定による標識

●適用 ：
フリースタンディング(スタンドに固定して使用する）洗眼器
製品全体がPVCとPVCコーティングされた真鍮になっている
強酸（Harsh）、または腐食性物質を取り扱う場所に 適している
●噴射口 ：
2つのGS-Plus噴射口、ダストキャップ（Dust Cover）、 吐出量調節装置、不純物除去フィルター内蔵
●バルブ ：
1/2インチ(1/2" IPS)
PVCコーティングされた真鍮ボールバルブ
●ボウル ：
11-1/2インチ（292.1mm）、オレンジ色ABSプラスチック
●パイプとフィッティング ：
スケジュール80
（Schedule80 - 配管の厚さ）PVC
●注入口 ：
1/2インチ（12.7mm）NPTメネジ
●排水口 ：
2インチ（50.8mm）ソケット付きメネジ
●標識 ：
ANSIの規定による標識

●適用 ：
壁に固定して使用する洗眼器
ステンレススチールボウルとバルブ、 排水口、パイプなどを内蔵しているカバー（Skirt）
実験室またはきれいな整理を必要とする場所に 適している
●噴射口 ：
2つのGS-Plus噴射口、 ダストキャップ（Dust Cover）、 吐出量調節装置、不純物除去フィルター内蔵
● バルブ ：
1/2インチ(1/2" IPS)真鍮ボールバルブ
●ボウル ：
11-1/2インチ（292.1mm）、 ステンレススチールボウルとカバー（Skirt）
●固定 ：
ボウルとカバー（Skirt）を ステンレススチールブラケットを使用して壁に固定
●注入口 ：
1/2インチ（12.7mm）NPTメネジ
● 排水口 ：
1-1/4インチ（31.75mm）NPTメネジ
●標識 ：
ANSIの規定による標識

●適用 ：
壁に固定して使用する洗眼器
ステンレススチールボウルとバルブ、 排水口、パイプなどを内蔵しているカバー（Skirt）
実験室またはきれいな整理を必要とする場所に 適している
●噴射口 ：
2つのGS-Plus噴射口、 ダストキャップ（Dust Cover）、 吐出量調節装置、不純物除去フィルター内蔵
● バルブ ：
1/2インチ(1/2" IPS)真鍮ボールバルブ
●ボウル ：
11-1/2インチ（292.1mm）、 ステンレススチールボウルとカバー（Skirt）
●固定 ：
ボウルとカバー（Skirt）を ステンレススチールブラケットを使用して壁に固定
●注入口 ：
1/2インチ（12.7mm）NPTメネジ
● 排水口 ：
1-1/4インチ（31.75mm）NPTメネジ
●標識 ：
ANSIの規定による標識

●適用 ：
壁に固定して使用する洗眼器
ステンレススチールボウルとバルブ、 排水口、パイプなどを内蔵しているカバー（Skirt）
実験室またはきれいな整理を必要とする場所に 適している
●噴射口 ：
2つのGS-Plus噴射口、 ダストキャップ（Dust Cover）、 吐出量調節装置、不純物除去フィルター内蔵
● バルブ ：
1/2インチ(1/2" IPS)真鍮ボールバルブ
●ボウル ：
11-1/2インチ（292.1mm）、 ステンレススチールボウルとカバー（Skirt）
●固定 ：
ボウルとカバー（Skirt）を ステンレススチールブラケットを使用して壁に固定
●注入口 ：
1/2インチ（12.7mm）NPTメネジ
● 排水口 ：
1-1/4インチ（31.75mm）NPTメネジ
●標識 ：
ANSIの規定による標識
